慣導單元助力中海達V98三秒完成傾斜測量初始化-實測

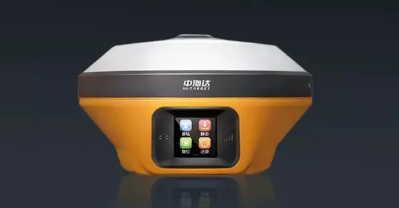

(V98 GNSS RTK系統)中海達小黃機V98RTK重裝升級加量不加價,加入慣導模塊,成為了免校正傾斜測量全家桶中的一員。

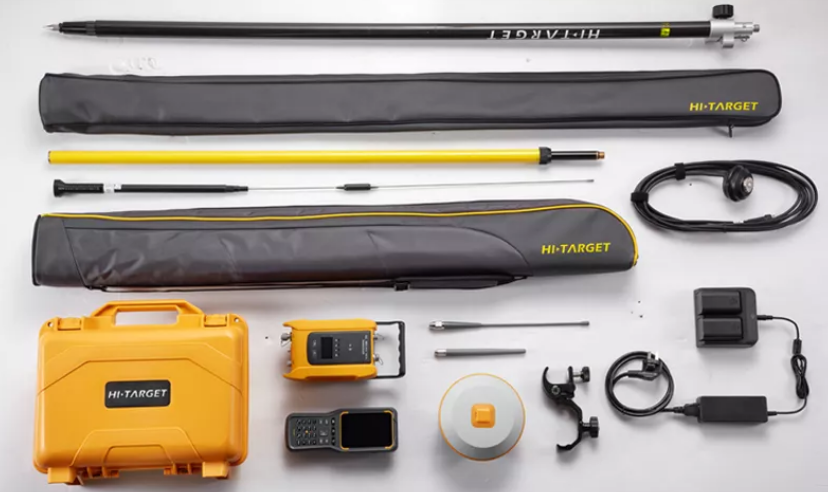

拆封一套新鮮出爐的V98RTK高顏值的外觀、高性能的主機、高品質的附件、
升級后的無校正傾斜測量功能今天要來實戰扒一扒了

1、如何打開傾斜測量

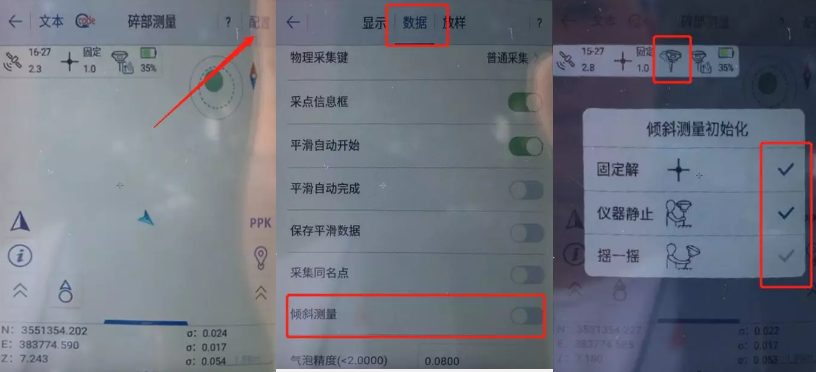

首先將主機連接Hi-Survey測量軟件,進入到“碎部測量”界面,點擊右上角的“配置”,點擊“數據”,打開“傾斜測量”開關,返回到碎部測量界面,點擊“傾斜測量圖標”,按照手簿提示三個步驟“固定解、儀器靜止、搖一搖”進行初始化,當三個選項全部打勾后,主機語音播報“進入傾斜測量”,傾斜測量圖標被點亮,此時可進行正常的傾斜測量。

儀器達到固定解后,儀器靜止,儀器來回晃動RTK主機,僅僅只需三秒即可完成傾斜測量初始化,真正達到了無校正的目的。

2、傾斜測量采集精度測試
我們把儀器靜止在一個目標點上,平滑采集其坐標,然后依次傾斜采集四個方向,每個方向兩個角度的坐標,總共采集三個測回來對比精度

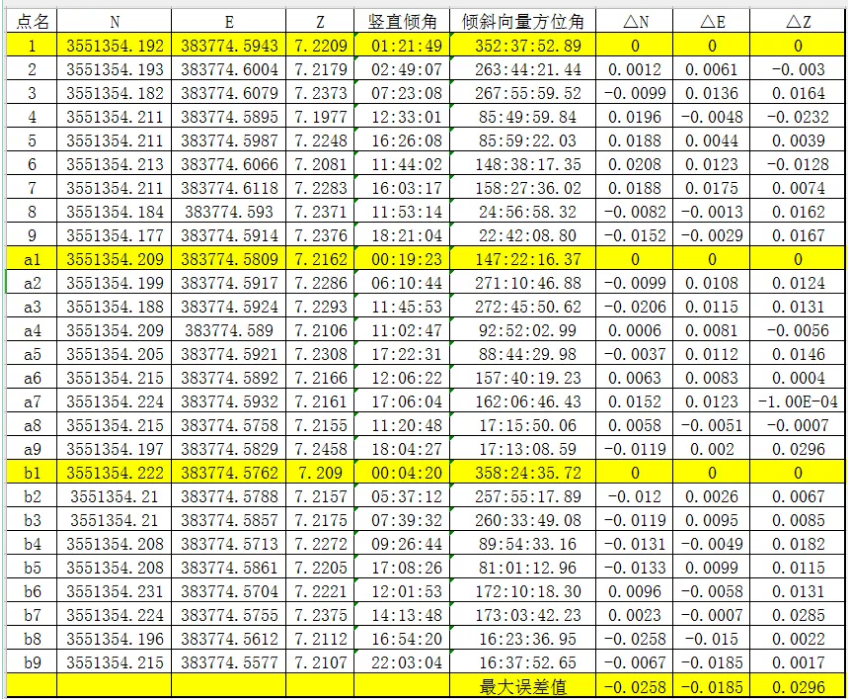

采集完成后,使用文件傳輸功能,導出到郵箱,用電腦下載后查看對比精度,以下展示坐標和精度對比。

其中,“1”、“a1”、“b1”三個點為三個測回的對中目標點下平滑采集的起始點,各個方向的誤差均為此點為差值計算,最大誤差值均符合RTK測量要求。
3、傾斜放樣精度測試
在傾斜測量功能下,進入“點放樣”,選擇已測點作為放樣點,依次往左、往右、往前、往后傾斜對中桿,查看其放樣精度,均符合放樣要求。
4、電子氣泡校正
為保證傾斜測量精度,電子氣泡一般在一定周期(一般為30天)后進行校正。校正的過程也非常簡單,儀器只需正常在室外鎖定星條件下,放在整平的基座上,進入“輔助功能”-“電子氣泡校正”功能,點擊“開始校正”,等待其校正成功即可。
總結:
1、無需校正,通過主機內置的高精度IMU模塊和GNSS組合算法,三秒完成初始化
2、到點即測,免對中至少提示20%工作效率
3、效率與精度兼顧,30°傾斜角以內,精度達到3cm,最大可達60°
